ВИДЕОГЛАЗКИ
_____________________________________________________________________________________________
Дверной
видеоглазок — это специальная миниатюрная видеокамера
черно-белого или цветного изображения, предназначенная для
дистанционного видеонаблюдения за обстановкой перед входной дверью
квартиры, офиса, дачи по экрану телевизора или монитора. Видеоглазок
с наружной стороны двери ничем не отличается от обычного дверного
глазка, поэтому он не привлекает к себе особого внимания.
Специалисты нашей компании устанавливают видеоглазок на любые
входные двери (деревянные, металлические, сейфовые и др).
Видеонаблюдение с помощью видеоглазка можно организовать следующими
способами:
1. Передача сигналов изображения производится по радиоканалу в
дециметровом диапазоне волн (ДМВ) на частотах телевизионных каналов,
для преобразования видеосигнала в радиочастотный ТВ сигнал
применяется передатчик телевизионных сигналов;

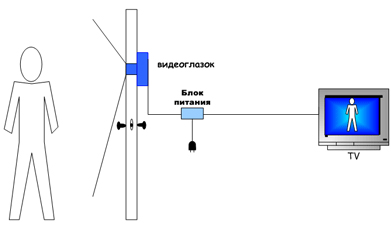

2. Передача сигналов изображения по кабелю на НЧ вход телевизора или
монитора.
Дверные видеоглазки имеют различную конструкцию и предназначены для
установки на дверях различного типа.
В некоторых дверных видеоглазках, используется электронный затвор,
позволяющий получать высококачественное изображение
быстроперемещающихся объектов.
Видеоглазки имеют в двух плоскостях большой угол обзора от 120 до
180 градусов. Они имеют высокую чувствительность — до 0,02 лк (то
есть способность видеоглазка видеть при пониженной освещенности) и
обеспечивают высокое разрешение для мониторов от 350 до 420 твл. Все
видеоглазки чувствительны в инфракрасной области спектра и поэтому,
при использовании инфракрасной подсветки могут "видеть" даже в
полной темноте.
Основное достоинство видеоглазка заключается в том, что если Вы его
установите, Вам не надо будет подходить к двери, чтобы узнать, кто
находится за дверью. Что представляет собой видеоглазок? Это сложный
радиоэлектронный прибор, состоящий из миниатюрной видеокамеры с
ПЗС-матрицей и специального объектива, адаптированного для
прикрепления к двери.
________________________________________________________________________________________________________
УСТАНОВКА
ВИДЕОГЛАЗКА И ОСОБЕННОСТИ УСТАНОВКИ
________________________________________________________________________________________________________
Специализированная
телекамера, имеющая внешний вид обычного дверного глазка и
установленная вместо него – изобретение в первую очередь для России.
Такая камера со скрытой установкой устанавливается не из-за
<шпиономании>, а из желания сохранить оборудование от российских
вандалов. На Западе гражданин стоит спокойно у переговорного
устройства видеодомофона и позволяет себя рассмотреть. Естественно,
вполне достаточно угла зрения по горизонтали телекамеры
видеодомофона в 70-90 градусов и инфракрасной подсветки в ближней
зоне. В российских условиях можно чувствовать себя спокойно после
звонка в дверь, если видишь из дальней комнаты всю лестничную
площадку сверху донизу, да плюс к этому и лестничные марши. А
учитывая эпизодичность и частичность освещения подъездов,
инфракрасная подсветка нужна с дальностью 3-4 метра по всему углу
зрения видеоглазка, да ещё и обязательной маскировки источника
освещения.
Это привело к использованию закамуфлированных источников излучения
для инфракрасной подсветки. В самом начале своего появления
видеоглазки представляли собой безкорпусную моноплатную
ПЗС-телекамеру со встроенным объективом, с наружной части двери
скрывающимся за декоративным элементом обычного дверного глазка.
Такой видеоглазок имел недостаточный угол зрения, да и визуально
можно было распознать объектив телекамеры. Затем разработали
афокальные оптические насадки, позволившие вести наблюдение с углом
зрения до 180 градусов по горизонтали и по внешнему виду не имеющие
отличий от обычного дверного глазка. Эти насадки любую безкорпусную
или малогабаритную корпусную телекамеру со встроенным объективом
могли превратить в видеоглазок. Появились, большой видеоглазок с
углом зрения 160-180 градусов и средний – 120-90 градусов.
Комбинация объектива телекамеры и оптической насадки стали
подбираться под такие глазки.
Тогда же с афокальными оптическими насадками стали применять и
спецудлинённые широкоугольные объективы с переносом плоскости
изображения, позволившие устанавливать видеоглазок в отверстие
типового дверного глазка, производя минимум доработки двери. В
данном случае телекамера полностью устанавливалась за пределами
двери. Такая система имела стоимость, намного превышающую стоимость
телекамеры, но при кустарной установке ограничивалось поле зрения, и
по краям изображения происходила потеря разрешения.
Качество изображения типового видеоглазка средней стоимости намного
выше качества изображения, видимого через простой глазок в двери,
особенно, если применён монитор или телевизор с диагональю более 10
см. Некоторые заказчики желают сохранить вместе с видеонаблюдением и
визуальное наблюдение, тогда устанавливают камеру с объективом типа
, имеющим отверстие около 1 мм. Такие телекамеры применяют в
видеодомофонах российского производства. Обычно угол зрения этого
объектива не больше 74 градусов, а для получения угла, близкого к 90
градусам нужна замена на более совершенный и, естественно, более
дорогой объектив. Конечно, подобная телекамера уступает видеоглазку:
по углу зрения, по чувствительности, по разрешению по краям
изображения.
Выбирая угол зрения, приходится учитывать расположение самой двери.
Так, если дверь находится на боковой стороне коридора, то лучше
применить глазок с максимумом угла зрения, тогда можно видеть
пространство по обеим сторонам коридора, а заодно и стены,
прилегающие к двери. Ширина коридора ограничит дальность наблюдения
до 1,5 - 2-х метров, что реально для широкоугольного глазка. При
видеоглазке в торце коридора лучше применить глазок с углом зрения
не более 120 градусов, но можно видеть на расстояние более 3 метров.
Все видеоглазки отличаются техническими параметрами и стоимостью.
Самые покупаемые модели имеют ПЗС-телекамеры со встроенным
объективом f = 6, 3,6 мм и афокальную насадку. Разные комбинации
объективов и насадок обеспечивают углы зрения по
вертикали/горизонтали 67/90, 90/120, 120/170 градусов. Как обычно
самые популярные видеоглазки среднего качества, для которых
соотношение цена/качество оптимально. Безкорпусной вариант – самый
дешевый и имеет достаточно высокие технические характеристики.
Корпусной моноплатный вариант больше подходит для одинарных или
уличных дверей, в данном случае выполняет функции дополнительной
теплоизоляции. Достоинство таких видеоглазков – их малая толщина,
позволяющая целиком встроить в дверь. Из-за цельности конструкции,
простоты монтажа популярны видеоглазки быстрой установки.
Видеоглазок – это доступное, простое, относительно дешевое, и к тому
же эффективное средство теленаблюдения для квартир и домов.
