Формат IP (internet protocol) практически стал стандартом передачи данных
в коммуникационных сетях. Не обошел он стороной и системы
охранного видеонаблюдения. Специалисты фирмы
Крепость спроектируют, смонтируют и запрограммируют систему
IP видеонаблюдения индивидуально под Ваши
задачи для обеспечения максимально эффективности.
Что такое IP видеонаблюдение
Попробуем ответить на этот вопрос, рассмотрев несколько схем
организации охранного телевидения, двигаясь от простого к
сложному.
Камера - монитор. В такой системе видеокамера получает и
передает аналоговый видеосигнал на монитор. Никакой цифровой
обработки сигнала не происходит, т.к. в этом нет необходимости.
Соединение осуществляется по коаксиальному (антенному) кабелю.
Камера - цифровой регистратор - монитор. Здесь уже происходит
оцифровка видеосигнала. Осуществляет ее видеорегистратор.
Делается это для различных целей: сжатия изображения для
последующей записи и хранения, одновременной работы с
несколькими видеокамерами, реализации дополнительных полезных
функций (детекция движения, распознавание автомобильных номеров
и пр.) Соединение «камера - цифрой регистратор» осуществляется
по коаксиальному (антенному кабелю)

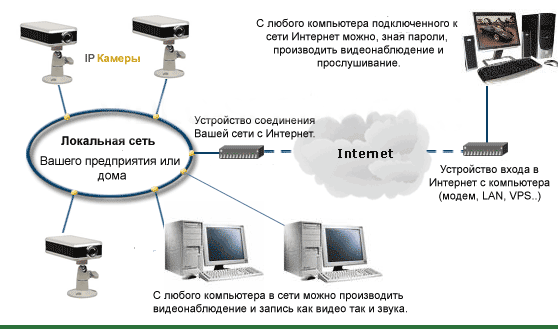

IP камера - [сеть LAN, Ethernet, Internet] - [регистратор, ПК,
сервер…] - монитор. Т.е. мы получаем распределенную цифровую
систему охранного видеонаблюдения (ip видеонаблюдение) на базе
стандартной сетевой архитектуры. Подобная схема позволяет
применять для анализа и обработки данных современные
информационные технологии. Подключения осуществляются по медным
или волоконнооптическим кабелям связи.
ПОЯСНЕНИЕ К
СХЕМЕ:
Аналоговая камера - охранная телекамера, имеющая
аналоговый видео выход для передачи изображения по коаксиальному
кабелю. Обычно кабель подключается с помощью BNC-разъема.
IP камера - специализированная охранная сетевая (web)
камера, с встроенным процессором оцифровки и сжатия
видеоизображения. Имеют стандартный разъем RJ-45 для подключения
в сеть Ethernet по витой паре.
IP видеосервер (кодер) - устройство для оцифровки (кодирования),
сжатия и транслирования в сеть Ethernet видеосигнала с
аналоговых видео камер. Может обрабатывать изображения с
нескольких камер наблюдения.
IP видеосервер + IP видеорегистратор - система,
совмещающее в одном корпусе устройство кодирования видеосигнала
и его запись на жесткий диск.
IP декодер - специализированнее устройство для
преобразования цифрового видеосигнала в несколько каналов
аналоговых (по числу камер).
IP декодер + IP видеорегистратор - название говорит само
за себя, в одном корпусе преобразователь цифрового видеосигнала
в аналоговый и записывающее устройство.

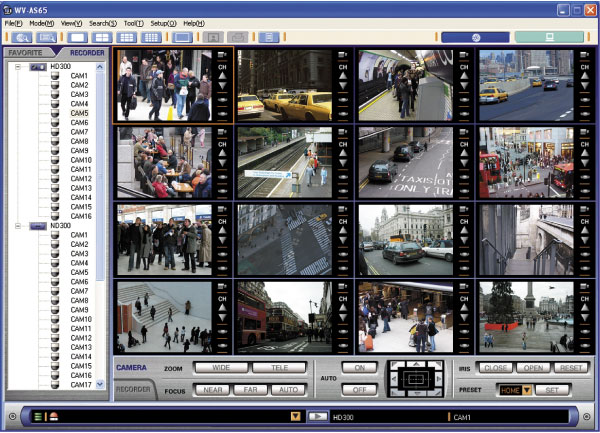

ПК - персональный компьютер, подключенный к сети,
позволяет просматривать изображение с ip и аналоговых (через
сервер) видеокамер, а также, хранящийся на жестких дисках
регистраторов, видеоархив.
Охранный монитор - специализированный монитор для вывода
изображения с устройств обработки видеосигнала.
Таким образом, при построении подобной схемы охранного
теленаблюдения осуществляется работа только с цифровыми данными,
которые транслируются и обрабатываются в общей сети. Аналоговый
видеосигнал оцифровывается либо самой видеокамерой (ip камера),
или это выполняет ip видеосервер.
Далее цифровые видеоданные могут быть записаны на любой, в том
числе удаленный, видеорегистратор(-ры). Просмотр осуществляется
либо с подключенного в сеть персонального компьютера, либо на
экране охранных мониторов через ip сервер.
Все эти функции могут быть реализованы в любом, произвольном
порядке и совместно. Например, с персонального компьютера можно
вывести картинку одновременно с отдельной ip камеры и записанное
изображение с любого регистратора.
СТОИМОСТЬ
Общая стоимость сетевой системы видео наблюдения в среднем на
20-40% выше по сравнению с классической аналоговой.
Основным сдерживающим фактором массового применения таких систем
является относительно низкая пропускная способность каналов
связи для передачи большого количества каналов видео. Но и
возможности системы по сравнению с аналоговым вариантом,
значительно шире. Это касается очень гибкой архитектуры
построения с многоуровневым распределением полномочий
пользователей практически любого масштаба. Как показывает
практика развития охранного видеонаблюдения на западе, будущее
стоит за IP системами.
