УСТРОЙСТВА
ЗАПИСИ СОХРАНЕННОГО ВИДЕО. ЦИФРОВЫЕ ВИДЕОРЕГИСТРАТОРЫ. ОБЩАЯ
ИНФОРМАЦИЯ.
_________________________________________________________________________________________________________
Современная система охранного видеонаблюдения без функции записи и
хранения информации уже является архаизмом. Хотя еще совсем
недавно можно было встретить охранника, сидящего за монитором и
праздно наблюдающего за происходящим на вверенной территории.
Если запись и применялась, то велась на стандартные VHS
видеокассеты, со всеми вытекающими неудобствами.
Бурное развитие цифровых технологий не обошло стороной и
охранное видеонаблюдения. Сейчас используются устройства,
объединяющие в одном корпусе функции записи и хранения видео
данных, и функции обработки сигнала с нескольких камер
наблюдения. Запись ведется на стандартный жесткий диск (HDD).
Если охраняемый объект достаточно большой по размерам и
требуется установка более 4-х камер наблюдения для охвата всей
его территории , то применение обычных квадраторов для
формирования изображения на видеомониторе невозможно, т.к. даже
в случае двухстраничного квадратора, который позволяет
переключаться между двумя страницами видеоизображения,
эффективность работы системы видеонаблюдения резко снижается -
увеличиваются промежутки времени между между просмотрами зон
наблюдения и рассеивается внимание оператора. Для больших систем
видеонаблюдения рекомендуется применять цифровые видеорегистраторы, предназначенные для одновременного вывода на
экран видеоизображений от всех камер (обычно до 16-ти) и
полноэкранной записи изображения на жесткий диск. Современные
видеорегистраторы позволяют искать нужные фрагменты с большой
скоростью и высоким разрешением за счет применения современных
компьютерных технологий. Аппаратно данное устройство может быть
выполнено как компьютерная плата, вставляемая в PCI-слот

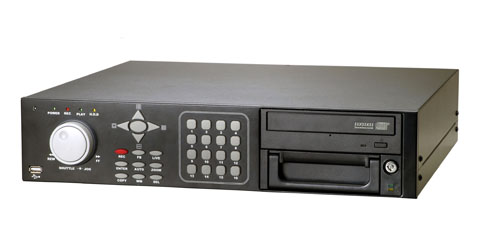

компьютера или как отдельное устройство (так называемые non-PC
или Stand Alone видеорегистраторы).
Любой цифровой
видеорегистратор имеет специальный слот для установки жесткого
диска, куда и производится запись видеоизображения, некоторые
модели имеют возможность подключения второго диска для создания
резервной копии. Полученное таким образом изображение может быть
многократно просмотрено без ухудшения качества, может хранится
сколь угодно долго и не требует никакого обслуживания носителей.
Большинство моделей имеет тревожные входы, позволяющие включать
запись только при появлении сигнала на этих входах или
записывать кадры с более высоким разрешением при срабатывании
тревожных датчиков. Это позволяет оптимально использовать
емкость жесткого диска и хранить на нем большие объемы
информации.
Применение цифровых видеорегистраторов имеет ряд преимуществ
перед использованием мультиплексоров и видеомагнитофонов. Прежде
всего запись на жесткий диск имеет более высокое качество,
гораздо больший срок службы, ее удобнее хранить и архивировать,
а поиск необходимой информации производится быстрее и удобнее.
Кроме того, современные модели видеорегистраторов имеют гораздо
большее количество сервисных функций, просты в использовании,
администрировании и настройке. Использование последних
достижений в области цифровых технологий позволило снизить цены
на видеорегистраторы до уровня аналоговых устройств, поэтому
можно говорить о том, что видеорегистраторы прочно заняли место
мультиплексоров и спецвидеомагнитофонов на рынке систем
видеонаблюдения.
_________________________________________________________________________________________________________
РЕЖИМЫ ЗАПИСИ
_____________________________________________________________________________________________
Запись по детектору движения. Позволяет экономить место на
жестком диске. Программно-аппаратные средства контролируют
получаемую картинку с камер, и активируют запись только в случае
возникновения изменений в поле видимости камер. Для привлечения
внимания могут звенеть зуммеры. Функция экономит место на
жестком диске. Упрощает поиск по архиву. Можно использовать
внешние охранные датчики движения.
Запись по времени. Пользователь системы самостоятельно задает
временные интервалы записи видео (по времени суток, дням
недели).
Запись до и после события. Программируется время записи в
секундах до и после активации детектора движения.
_________________________________________________________________________________________________________
ОБОБЩЕНИЕ
_________________________________________________________________________________________________________
Что такое
«Цифровые видеорегистраторы»?
Цифровые видеорегистраторы позволяют записывать на жесткий диск
и просматривать запись сигналов от одной или нескольких
видеокамер. Одноканальные видеорегистраторы позволяют работать с
одной камерой, четырехканальные – с четырьмя камерами, девяти и
шестнадцати канальные с девятью и шестнадцатью соответственно.
Обычно сигналы от всех камер по кабелям поступают на вход
видеорегистратора, к выходу которого подсоединен монитор. В
дежурном режиме оператор наблюдает на мониторе текущую
обстановку. Для этого он может вывести на монитор изображения со
всех камер одновременно (мультиэкранный режим – четыре или
девять или шестнадцать маленьких изображений на одном экране).
Также он может просматривать камеры последовательно, вызывая на
полный экран изображение любой камеры вручную по выбору или
автоматически по очереди. Сегодня на московском рынке охранной
видеотехники предлагается несколько различных моделей цифровых
видеорегистраторов. Эти видеорегистраторы отличаются своими
параметрами и ценой.
Первый важный параметр – число кадров в секунду при
наблюдении. Когда мы смотрим обычный телевизор, мы наблюдаем
изображение, где картинка меняется с частотой 25 кадров в
секунду. Хороший видеорегистратор также дает изображение, в
котором за секунду на экран выводится 25 кадров. При этом
достигается двойное преимущество, во первых оператор может
рассмотреть даже быстро протекающие события, во вторых, чем
больше кадров в секунду выводится на экран, тем лучше восприятие
видеоизображения, оператор меньше устает и находится в большей
готовности к тревожным ситуациям.
Второй важный параметр – число кадров в секунду при
записи. На рынке есть видеорегистраторы, записывающие каждую
камеру с частотой 25 кадров в секунду (чтобы при воспроизведении
получилось изображение как в обычном телевизоре). Но они очень
дороги. Однако, в большинстве случаев, такой высокой частоты
кадров при записи не требуется (исключая случаи казино и
некоторые случаи контроля за воровством в магазинах). Обычно
запись ведется с частотой 3-8 кадров в секунду. При покадровом
просмотре видеозаписи мы имеем за каждую секунду 3 – 8
стопкадров. В технических характеристиках видеорегистратора
всегда указывается так называемая «совокупная частота кадров при
записи». Например, видеорегистратор DVR-S1630 имеет совокупную
частоту кадров при записи 25 кадров в секунду. Это означает, что
видеорегистратор DVR-S1630 позволяет записывать сигналы с
видеокамер со следующим количеством кадров в секунду:
Если к видеорегистратору подключена одна камера то количество
записываемых кадров за секунду – 25
Если подключены две камеры то для каждой из камер количество
записываемых кадров за секунду – 12.
Если подключены три камеры то для каждой из камер количество
записываемых кадров за секунду – 8.
Если подключены четыре камеры то для каждой из камер количество
записываемых кадров за секунду – 6.
Если подключены пять камер то для каждой из камер количество
записываемых кадров за секунду – 5.
Если подключены шесть камер то для каждой из камер количество
записываемых кадров за секунду – 4.
Если подключены семь камер то для каждой из камер количество
записываемых кадров за секунду – 3,5.
Если подключены восемь камер то для каждой из камер количество
записываемых кадров за секунду – 3.
Если подключены двенадцать камер то для каждой из камер
количество записываемых кадров за секунду – 2.
Если подключены все шестнадцать камер то для каждой из камер
количество записываемых кадров за секунду – 1,5.
Третий параметр – разрешение при записи. Обычно
указывается двумя цифрами, например, 720*480. Считается, что 720
это количество отображаемых на экране точек по горизонтали, а
480 – количество точек по вертикали. Считается также, что чем
больше цифры разрешения, тем более мелкие детали отобразятся на
экране монитора при воспроизведении записи. К слову сказать, это
не всегда так. Во-первых, производители видеорегистраторов часто
завышают цифры разрешения. Во вторых, чтобы получить четкую
прорисовку деталей изображения, необходим не только хороший
видеорегистратор, но и правильный выбор видеокамер, объективов,
правильный монтаж кабелей и всей системы видеонаблюдения в
целом. Например, выбор плохого объектива может свести на нет все
достоинства остальной высококачественной дорогой
видеоаппаратуры. Большие деньги, заплаченные за нее, будут
потрачены впустую, так как того же качества изображения можно
было бы получить, выбрав более дешевое оборудование.
Четвертый важный параметр – возможность видеорегистратора
работать в сети. Возможность работать в сети – это возможность
подключить видеорегистратор к удаленному компьютеру. Например,
установленный в комнате охраны видеорегистратор может быть
подключен к компьютеру руководителя. При этом руководитель может
на мониторе своего компьютера наблюдать изображения со всех
камер и просматривать любую видеозапись, находящуюся на диске
видеорегистратора.
Пятый важный параметр – наличие детектора движения. Хорошие
видеорегистраторы имеют функцию детектора движения. Работа
детектора движения заключается в следующем. Для каждой камеры в
поле ее изображения выделяется область (для каждой камеры может
быть установлена своя область). В случае возникновения движения
в этой области видеорегистратор выдает сигнал, о возникновении
движения и переходит в режим более частой записи кадров камеры,
в которой произошло движение. Если движения в кадре не
происходит, функция записи может быть вообще отключена (зачем
писать кадры, где ничего не происходит). Когда в поле зрения
камеры происходит движения, функция записи изображений этой
камеры включается. В таком режиме значительно экономится место
на жестком диске и на один жесткий диск можно записывать в
течение многих дней.
В заключение следует отметить, что видеорегистратор является
сложным электронным прибором, имеющим огромное число функций,
описание которых занимает сотни страниц текста. Выше кратко
описаны только несколько основных характеристик
видеорегистраторов. При этом точность и подробность принесена в
жертву простоте и понятности изложения. Возможно, приведенная
информация давно известна читателю. В этом случае лучше сразу
обратиться к техническому описанию прибора.
