ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕР ВИДЕОНАБЛЮДЕНИЯ. ОСНОВНЫЕ СХЕМЫ.
______________________________________________________________________________________________________
Видеонаблюдение
может применяться в различных целях:
- наблюдение за периметром дома;
- удаленное наблюдение за загородными домами, гаражами т.д.;
- контроль событий происходящих дома: наблюдение за детьми,
няней, определение причин сработавшей сигнализации и т.д.;
- видеоархив может стать ценной уликой при ограблении дома или
квартиры.
При наблюдении за периметром дома видеокамеры обычно крепятся на
стенах дома на высоте в 4-5 м над поверхностью земли. Не стоит
думать, что у видеокамеры такая уж безоблачная жизнь. В местах,
близко подходящих к границам улицы, мимо проходящая молодежь
вполне может захотеть унести «всевидящее око» домой или же
попросту сбить его камнем. Не стоит также забывать и о падающих
с крыши сосульках и сильном ветре. Для защиты от всего этого, а
также от пыли грязи, воды, низких температур понадобится
термокожух. Порог отрицательных температур для аналоговых
видеокамер находится в районе -10 градусов, а цифровых и вовсе
около нуля. Но учитывая, что в отечественных широтах мороз может
опускаться до -30 градусов, применение термокожухов, содержащих
внутри себя обогреватель, помогает расширить рабочий диапазон
температур до -50 градусов.
В случае если небольшая видеокамера будет использоваться для
скрытого наблюдения в помещении, то для ее установки придется
приложить максимум фантазий. В качестве объектов для маскировки
могут применяться охранные и противопожарные датчики, люстры,
вентиляционные решетки, подвесные потолки, высверленные в стенах
отверстия и т.д.
_______________________________________________________________________________________________________
ПОДКЛЮЧЕНИЕ
АНАЛОГОВЫХ ВИДЕОКАМЕР
_______________________________________________________________________________________________________
Наверное,
самым простыми и распространенным компонентом видеонаблюдения
являются компактные аналоговые видеокамеры. Найти их можно
практически на любом рынке, занимающимся продажей бытовой
техники.
Обычно такие видеокамеры оснащаются одним красным разъемом для
подключения блока питания и двумя RCA разъемами
(они же в народе «тюльпаны») разных цветов: желтый – для
передачи видеосигнала, белый – для передачи аудио. Правда,
данная цветовая схема является скорее примером, нежели чем
стандартом, поэтому прежде чем, что-то подключать, нужно всегда
заглядывать в паспорт устройства.
В качестве простейшего приемника сигнала может подойти обычный
домашний телевизор.
Коммутация видеокамеры и телевизора в данном случае будет
осуществляться при помощи кабеля RCA-RCA, он же «тюльпан-тюльпан».
При этом видеовыход камеры необходимо подключить к видеовходу
телевизора, а аудиовыход – соответственно, к левому или правому
аудиоканалу.
Минусом такого соединения будет ограниченная несколькими метрами
длина заводского кабеля. Кроме того видеокамеры могут не
оснащаться какими-либо разъемами, а из корпуса просто-напросто
будет торчать несколько проводов. В этом случае без паяльных дел
обойтись не удастся.

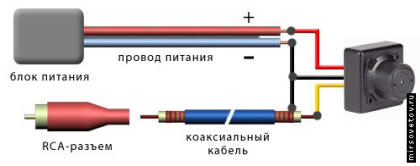

Итак,
рассмотрим простейший пример, когда из видеокамеры выходит
красный провод, отвечающий за «+» питания, черный – за «-»
питания, он же «земля» или «общий провод», и желтый, отвечающий
за видеосигнал. Для того чтобы осуществить всю необходимую
коммутация придется приобрести некоторую материальную базу, куда
будут входить:
- коаксиальный кабель. Так как аналоговый сигнал довольно сильно
подвержен влиянию помех, для его передачи в основном используют
коаксиальный кабель. Внутри такого кабеля проходят тонкие жилы,
по которым и передается необходимая информация, а снаружи он
покрыт металлической оплеткой, предохраняющей внутренние провода
от проникновения помех;
- провод питания. Особых требований к нему обычно не предъявляют,
и главное, чтобы он был механически прочным, и на его концах
было необходимое для видеокамеры напряжение;
- RCA разъем.
При наличии некоторых навыков в
радиолюбительской области все подключение является довольно
простым процессом. Видеовыход камеры соединяется с центральной
жилой коаксиального кабеля, плюс питания видеокамеры соединяется
соответственно с плюсом блока питания, а минус питания, минус
видеокамеры и оплетка коаксиального кабеля спаиваются вместе. Ну
и, конечно, к другому концу кабеля припаивается RCA-разъем.

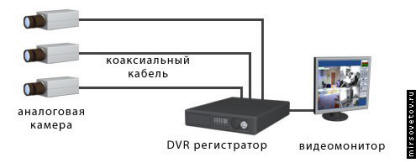

Вообще-то
RCA-разъем не является стандартом для подключения
видеоаппаратуры, и если взглянуть на тыльную сторону
качественных видеокамер, DVR регистраторов или компьютерных карт
видеозахвата, то, скорее всего, здесь будут установлены BNC-разъемы.
Подключение в этом случае остается прежним, и с обеих сторон
коаксиального кабеля необходимо просто припаять или обжать BNC-разъем.
Максимальная длина коаксиального кабеля в зависимости от
использованных компонентов может значительно изменяться. В
простейшем случае, как например, с небольшими камерами,
подключенными к телевизору, добиться качественной картинки при
длине кабеля больше нескольких десятков метров будет довольно
непросто. В то же время качественные составляющие и грамотно
выбранный кабель позволяют увеличить расстояние до 200-300м.
________________________________________________________________________________________________________
ПОДКЛЮЧЕНИЕ
IP ВИДЕОКАМЕР
________________________________________________________________________________________________________
Если человеку,
немного разбирающемуся в компьютерных азах взглянуть на тыльную
сторону сетевой видеокамеры, то, пожалуй, здесь самой знакомой
ему вещью будет стандартный сетевой разъем. Поэтому в самом
простом случае IP-камеру можно просто подключить к домашнему
компьютеру или ноутбуку, оснащенному сетевой картой.
Соответственно, для коммутации этих двух устройств понадобится
специальный кабель и разъемы. В качестве соединительного кабеля,
как и при прокладке любой небольшой локальной сети, применяется
«витая пара», а в качестве разъемов используются RG-45.
На
сей раз паять ничего не нужно, и соединение разъема и кабеля
осуществляется при помощи специального обжимного устройства,
напоминающего пассатижи. Все это можно пробрести в местах,
занимающихся продажей компьютерных комплектующих, там же за
небольшое вознаграждение обжать кабель необходимой длины.
Готовый обжатый сетевой кабель обычно еще называют «патч-корд»
(RG45-RG45 Patch Cord).
В зависимости от того, что с чем нужно соединить, выделяют два
вида сетевого кабеля. Straight-through, он же «прямой» или «прямо
проходящий», используется при соединении компьютера с
коммутатором или модемом. В таком кабеле каждый контакт одного
разъема соответственно соединен с каждым контактом другого: 1-1,
2-2, 3-3 и т.д. Cross-over, он же «нуль-хабный» или «перекрестный»,
служит для коммутации к примеру двух компьютеров через сетевые
карты между собой, без использования какого либо дополнительного
оборудования вроде коммутатора, хаба и т.д. Здесь контакты
разъемов соединены немного по другому, и если у вас имеется
обжимное оборудование, подробное создание такого кабеля можно
без труда найти на просторах интернета. Если же вы собираетесь
просто приобрести сетевой кабель, то продавцу лучше всего
рассказать что и с чем вы собираетесь соединять и на месте
обсудить, какой именно тип вам необходим.
Итак, когда кабель готов, видеокамеру необходимо соединить с
сетевой картой компьютера и в соответствии с руководством
пользователя назначить ей IP-адрес. Теперь осталось выяснить,
как же с нее можно получать видео информацию.

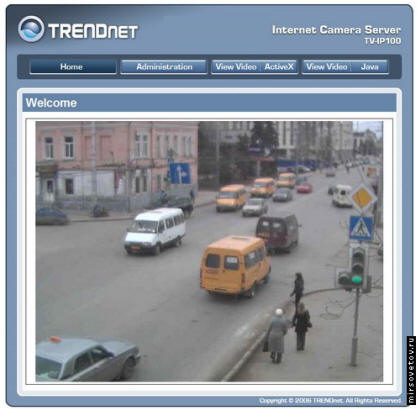

Практически все сетевые видеокамеры обладают очень полезной
встроенной функцией «веб-сервер». Фактически, это набор
аппаратного и программного обеспечения, который позволяет
пользователю изменять настройки конкретной видеокамеры,
просматривать видео в режиме реального времени, устанавливать
настройки безопасности, осуществлять простым движением мышки
поворот видеокамеры и т.д. Все, что надо, для того чтобы
обратиться к веб-серверу, это знать IP-адрес видеокамеры,
который вводится в адресную строку интернет браузера (Internet
Explorer, Opera, FireFox и т.д.) и пройти стандартную
аутентификацию пользователя, введя логин и пароль. Меню
веб-сервера практически ничем не отличается от обычного сайта,
поэтому даже начинающие пользователи едва знакомые с просторами
интернета смогут без труда сориентироваться, на что нужно
нажимать.
Вторым способом как просмотра, так и сохранения информации
является установка на компьютер специализированного программного
обеспечения, которое может поставляться в комплекте с
видеокамерой.

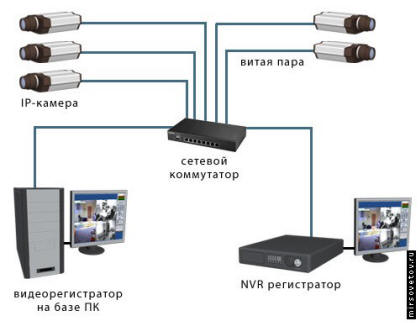

Недостатком вышерассмотренного подключения будет являться,
конечно же, то, что вся сеть будет состоять только из одной
камеры и компьютера. Для того чтобы иметь возможность подключить
большее количество устройств необходимо приобрести сетевой
коммутатор. К примеру, 8-портового варианта хватит для
подключения нескольких видеокамер, NVR-регистратора и нескольких
компьютеров. Коммутация всех устройств осуществляется при помощи
«прямого» патч-корда, а настройка в соответствии руководству
конкретного производителя.
Если с передачей видеосигнала ситуация прояснилась, то вопрос с
питанием остался еще невыяснен. Для подачи питающего напряжения
в основном применяются два варианта. Первый, точно такой же, как
и у аналоговых камер. От блока питания до видеокамеры необходимо
протянуть провод, по которому и будет подаваться питающее
напряжение. Второй – это использование технологии PoE (Power
over Ethernet), который собственно должна поддерживать как
видеокамера, так и сетевой коммутатор. В этом случае
электрическая энергия будет передаваться по сетевому кабелю и
никаких дополнительных проводов прокладывать не придется.

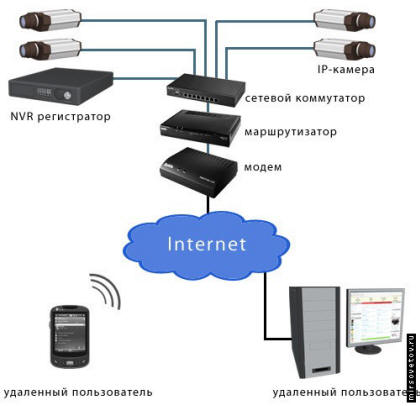

Еще одним плюсом IP-видеонаблюдения является то, что к локальной
сети и, соответственно, к видеокамерам можно получить доступ из
Internet. В этом случае сетевой коммутатор необходимо подключить
к маршрутизатору, который в свою очередь может подключаться к
интернет-провайдеру через Ethernet-кабель, либо к
широкополосному модему. Теперь, настроив необходимым образом
маршрутизатор, удаленный пользователь может получить доступ как
к одной, так и к нескольким видеокамерам или регистраторам.
Учитывая, что к сети интернет подключено, мягко говоря, большое
количество компьютеров, здесь может возникнуть вопрос: «А как же
найти ту самую свою родную и маленькую локальную сеть с IP-камерами?».
При подключении к интернету модем получает от провайдера
динамический IP-адрес, который и нужно указывать при удаленном
подключении. Правда, загвоздка заключается в том, что с течением
времени он имеет свойство изменяться. Решением может быть
получение у интернет-провайдера статического адреса. Хотя даже с
динамическим вариантом можно реализовать удаленное подключение.
В интернете существует довольно много бесплатных Dynamic DNS-сервисов,
которые могут следить за состоянием изменения IP-адреса. Клиент,
установленный на компьютере, будет передавать данные в публичный
сервис, а там и можно будет найти свой IP-адрес. Кроме того,
многие камеры и маршрутизаторы могут сами поддерживать DynDNS,
поэтому наличие компьютера не обязательно.
Опять же, как и в случае аналоговых камер, длина кабеля
соединяющего IP-камеру будет зависеть от качества устройств,
типа кабеля, наличия технологии PoE (Power over Ethernet) и т.д.
Стабильная пропускная способность обычно обеспечивается на
расстояниях до 100 м, хотя длина кабеля в некоторых может быть
увеличена и до 200 м.
